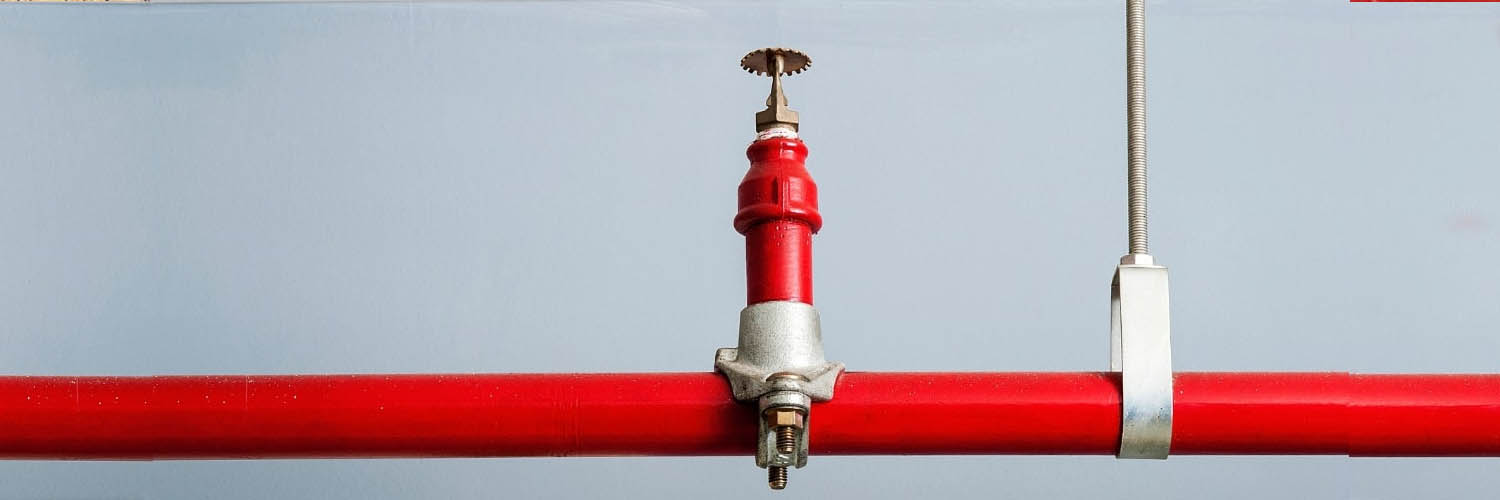

اسپرینکلر بالازن ( Upright Sprinkler ) نوع دیگری از اسپرینکلرها است که به صورت عمودی و به سمت بالا بر روی لوله نصب می‌شود. در هنگام فعال شدن این اسپرینکلر، آب از طریق اریفیس (روزنه) به سمت بالا حرکت می‌کند و پس از برخورد به دفلکتور (منحرف کننده جریان) در یک پروفایل پاشش نیم کروی بر روی حریق می‌ریزد.
کاربرد اسپرینکلر بالازن ، Upright Sprinkler
در مواقعی که وجود هرگونه انسداد در بنا، کارکرد اسپرینکلرهای پایین زن را مختل می‌کند، استفاده از اسپرینکلر بالازن ( Upright Sprinkler ) با دامنه پاشش بالا یک راه‌حل خوب محسوب می‌شود. همچنین در محیط‌هایی با هوای سرد که احتمال یخ زدگی در لوله‌ها وجود دارد استفاده از اسپرینکلر بالازن توصیه می‌شود.
علاوه بر اینها در شرایطی مانند پارکینگ‌ها با سقف کوتاه نیز از اسپرینکلر بالازن استفاده می‌شود. زیرا ممکن است اگر اسپرینکلر پایین زن نصب شود، به دلیل عبور و مرور خودروهای با ارتفاع بالا دچار آسیب شود. همچنین به دلیل ارتفاع سقف کم، ممکن است الگوی پاشش اسپرینکلر پایین زن محدود شده و نتواند به نحو مناسبی، فضاها را پوشش دهد. اما الگوی پاشش در اسپرینکلر بالازن در قسمت فوقانی لوله کاملا تشکیل می‌شود.
تفاوت اسپرینکلر بالازن و پایین زن در چیست؟
در مقدمه مقاله اسپرینکلر پایین زن بیان کردیم، انواع بارنده‌های خودکار (پایین زن، بالازن، دیواری و مخفی) از جهات مختلفی به هم شباهت دارند. همه این نوع بارنده‌ها دارای واشر آب بند، بدنه، حباب شیشه‌ای حساس به حرارت و دفلکتور هستند. اما آنچه این اسپرینکلرها را از هم متمایز می‌کند، شکل و طراحی دفلکتور (صفحه منحرف کننده جریان) آن‌ها است. دفلکتور اسپرینکلر بالازن یک سطح منحنی دارد؛ در حالی که دفلکتور نوع پایین‌زن دارای یک سطح تخت و شیاردار است. همچنین دندانه‌های دفلکتور در بارنده بالازن یکسان و شبیه به هم هستند، در حالی که دندانه‌ها در دفلکتور اسپرینکلر پایین زن در نواحی مشخصی از آن متفاوت طراحی می‌شوند.
